Главная задача ямочного ремонта — не просто заполнить углубление новой смесью. Необходимо соединить ремонтный материал со старым покрытием так, чтобы граница карты не стала следующим местом разрушения. Именно на этой границе традиционная технология сталкивается с наиболее сложной проблемой — холодным стыком.
При обычном ремонте повреждённый асфальт вырезают или фрезеруют, удаляют, а подготовленную карту заполняют горячей смесью. Но небольшой объём смеси быстро теряет температуру и укладывается на холодное основание и холодные вертикальные кромки. Даже после уплотнения по периметру остаётся граница двух участков, сформированных при разной температуре. Если стык уплотнён или герметизирован недостаточно, в него попадают вода и загрязнения; замораживание, движение транспорта и старение материала ускоряют повторное раскрытие кромки.
Инфракрасная технология меняет сам принцип ремонта. Повреждённый участок не вырезают по холодному контуру, а разогревают вместе с примыкающей зоной покрытия. Размягчённый асфальтобетон рыхлят, при необходимости обрабатывают регенерирующим составом, дополняют новой смесью, выравнивают и снова уплотняют. Значительная часть существующего материала остаётся на месте и возвращается в рабочий слой.
Почему холодный стык считается слабым местом
Традиционная ремонтная карта создаёт жёсткую границу между новым и старым асфальтом. Горячая смесь должна одновременно уплотниться внутри карты и сцепиться с уже остывшей кромкой. Чем меньше объём ремонта и холоднее окружающая среда, тем быстрее смесь теряет удобоукладываемость.
Сам по себе холодный стык не означает, что ремонт обязательно разрушится: при правильной подготовке, подгрунтовке, температуре смеси и уплотнении он может работать исправно. Однако именно периметр требует особого контроля. Через дефектную кромку вода получает доступ в нижние слои, а движение и циклы замораживания-оттаивания постепенно расширяют нарушение.
При инфракрасном ремонте нагреватель перекрывает не только яму или трещину, но и полосу внешне исправного покрытия вокруг неё. Центральную часть затем разрыхляют, а нагретый внешний пояс оставляют ненарушенным. Новая ремонтная смесь уплотняется не у холодной стенки вырезанной карты, а в контакте с разогретым и пластичным асфальтобетоном. Так формируется плавная термическая зона сопряжения вместо резкого холодного шва.
Именно нагрев прилегающего покрытия, а не только самой выбоины, является главным технологическим отличием метода. Ширина прогрева может превышать разрыхляемую карту примерно на 20–25 см, чтобы создать нагретую переходную зону по периметру. Это ориентировочное значение из отраслевой практики: точный запас задают конструкция нагревателя и технологическая карта конкретного объекта. Температуру покрытия при этом регулярно проверяют, не допуская перегрева поверхности.
Что происходит при инфракрасном нагреве

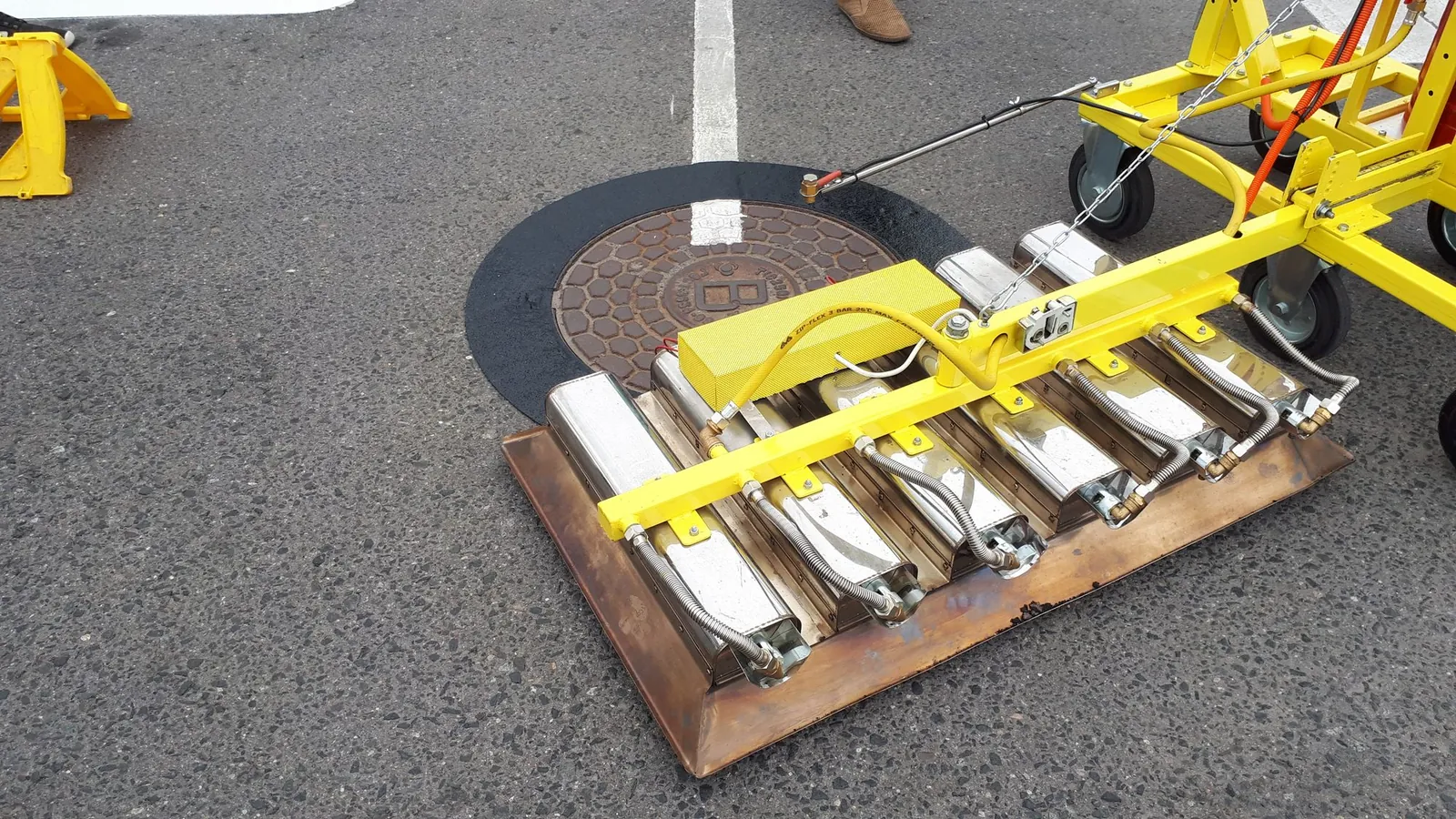

Газовоздушная смесь сгорает на поверхности керамического или металлического экрана. Разогретый экран становится источником направленного инфракрасного излучения, а рефлектор распределяет поток по рабочей зоне. Открытое пламя при этом не должно соприкасаться с асфальтом.
Инфракрасное излучение поглощается покрытием и преобразуется в тепло. Затем температура распространяется в толщу материала. Поэтому корректнее говорить не о мгновенном «нагреве изнутри», а о контролируемом размягчении слоя без прямого воздействия пламени. При правильно выбранном расстоянии и мощности поверхность не приходится пережигать ради прогрева нижележащего материала.
Это принципиально важно для битумного вяжущего. Чрезмерная температура ускоряет его старение, делает асфальт сухим и хрупким и способна ухудшить результат ремонта. Потемнение, дымление или возгорание поверхности — не признак хорошего прогрева, а сигнал нарушения режима.
Оператор управляет процессом несколькими параметрами:
- мощностью и расходом газа;
- высотой нагревательного блока над покрытием;
- продолжительностью нагрева;
- площадью включённых рабочих зон;
- фактической температурой и глубиной размягчения асфальта.
Ориентир в 5–10 минут соответствует практике локальных ремонтов, но не является универсальным нормативом. Время меняется из-за температуры воздуха, ветра, влажности, цвета покрытия, крупности заполнителя, состояния битума и требуемой глубины. В отраслевых испытаниях за такой период удавалось размягчать примерно 5–6 см верхнего слоя, однако эти значения приведены только для понимания порядка величин — на каждом объекте режим определяют заново по фактическому состоянию материала.
Какие повреждения можно устранять
Инфракрасный ремонт рассчитан на локальные дефекты асфальтобетонного слоя:
- выбоины, небольшие ямы и выкрашивание;
- трещины, раскрытые или некачественно выполненные швы;
- локальные просадки, гребёнку и неровности;
- ограниченные участки колейности;
- повреждения вокруг люков и примыканий;
- восстановление покрытия после вскрытия инженерных коммуникаций;
- доуплотнение и исправление локальных дефектов укладки.
Метод работает с верхним слоем, поэтому до ремонта нужно понять причину повреждения. Если просадка вызвана разрушением основания, переувлажнением, потерей несущей способности или неисправным водоотводом, разогрев поверхности устранит следствие, но не причину. Такой участок сначала требует восстановления конструкции.
Инфракрасный ямочный ремонт также не следует смешивать с термопрофилированием, или горячим ресайклингом. В обоих случаях старый асфальт разогревают и используют повторно, но термопрофилирование обрабатывает протяжённый участок покрытия специальным комплексом машин. Инфракрасная установка решает локальную задачу текущего или аварийного ремонта.
Последовательность ремонта и смысл каждого этапа
- Очистка и оценка участка. Удаляют воду, мусор и посторонние включения. Одновременно проверяют, нет ли признаков разрушенного основания или загрязнения асфальта, которое не позволяет использовать его повторно.
- Установка нагревателя. Рабочую зону располагают с запасом вокруг дефекта, чтобы прогреть будущую кромку сопряжения, а не только разрушенный центр.
- Контролируемый нагрев. Асфальтобетон доводят до пластичного состояния без обугливания и выгорания вяжущего. Температуру и размягчение проверяют в процессе, а не определяют только по таймеру.
- Рыхление старого материала. Разогретый слой обрабатывают граблями или скребками, разрушая старые трещины, швы и уплотнённые края дефекта. Нагретый пояс по периметру сохраняют целым.
- Восстановление рабочей смеси. По технологической карте вводят совместимый режувенатор — регенерирующий состав, который улучшает удобоукладываемость состарившегося материала и частично компенсирует потерю лёгких компонентов вяжущего.
- Добавление новой смеси. Если часть асфальта утрачена или профиль нужно поднять, в карту добавляют требуемый объём горячей смеси. Глубокую яму нельзя выровнять только перераспределением старого материала.
- Профилирование и уплотнение. Смесь разравнивают с учётом осадки при уплотнении, затем обрабатывают виброплитой или лёгким катком от краёв к центру.
- Финишная обработка и контроль. При необходимости наносят предусмотренный технологией финишный состав. Проверяют ровность, плотность, сцепление кромок и отсутствие непрогретых или пережжённых зон.
После уплотнения участку дают остыть до температуры, при которой покрытие выдерживает расчётную нагрузку. Возможность быстрого открытия движения зависит не только от нагрева, но и от размера карты, толщины слоя и характера манёвров транспорта.
Чем отличается организация работ
| Операция | Традиционная ремонтная карта | Инфракрасный ремонт |
|---|---|---|
| Подготовка границы | Нарезка или фрезерование по периметру | Нагрев дефекта вместе с прилегающим покрытием |
| Старый материал | Демонтируется и вывозится полностью или частично | Размягчается, рыхлится и повторно используется, если пригоден |
| Новая смесь | Заполняет основной объём карты | Добавляется в объёме, необходимом для восстановления профиля |
| Сопряжение | Горячая смесь примыкает к холодной кромке | Смесь уплотняется в разогретой переходной зоне |
| Основная техника | Фреза или нарезчик, погрузка, вывоз, укладка и уплотнение | Инфракрасный нагреватель, ручной инструмент и уплотнение |
| Шум и отходы | Возникают при разрушении и удалении покрытия | Их меньше за счёт отказа от части демонтажных операций |
Сравнение не означает, что инфракрасный метод заменяет фрезерование во всех ситуациях. Если старый материал загрязнён, пережжён, потерял структуру или дефект уходит в основание, его необходимо удалить. Преимущество появляется именно там, где существующий асфальтобетон можно безопасно вернуть в работу.
Практические преимущества технологии
Меньше риска по периметру карты. Разогретая переходная зона уменьшает контраст температур и помогает сформировать более однородное сопряжение. Официальные испытания и практика дорожных служб связывают такой прогрев с уменьшением проникновения воды и повреждений от замораживания и оттаивания.
Повторное использование асфальта. Материал не превращается в отход только потому, что потерял форму из-за трещины или выбоины. После оценки состояния его разрыхляют, корректируют и уплотняют повторно.
Меньше новой смеси. Она нужна для компенсации утраченного объёма и восстановления профиля, а не для полного заполнения заново вырезанной карты.
Меньше крупной техники. На локальном ремонте можно отказаться от фрезы, нарезчика швов, отбойного инструмента и операций по погрузке и вывозу демонтированного покрытия.
Ниже уровень шума. Это особенно заметно во дворах, на парковках, производственных территориях и рядом с объектами, которые продолжают работать во время ремонта.
Короткий производственный цикл. Нагрев, рыхление, добавление смеси и уплотнение выполняются последовательно на одной карте. Исходный документ приводит ориентир 20–30 минут для небольшого ремонта, однако фактическая продолжительность зависит от площади, погоды, глубины повреждения, количества добавляемой смеси и организации участка.
Экономия складывается из операций, а не из обещанного процента. В исходном материале указано возможное снижение стоимости до 30%. Такой результат достижим не на каждом объекте и должен подтверждаться расчётом. Сравнивать нужно расход новой смеси, количество работников, аренду техники, транспортирование отходов, время ограничения движения и ожидаемую повторяемость ремонта.
Какое оборудование используется

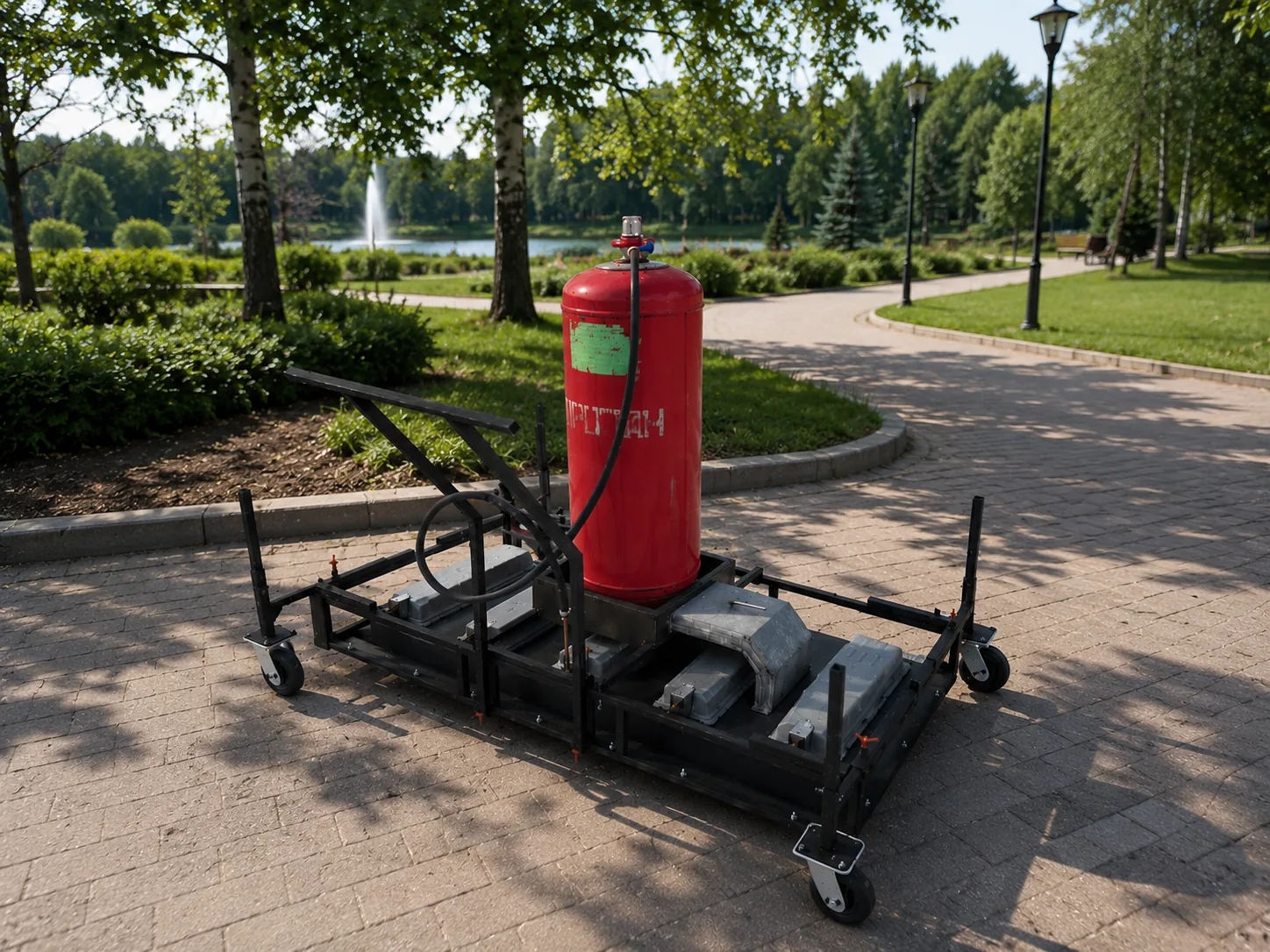

Для локального ремонта асфальта «Промарк» выпускает газовую инфракрасную установку PROMARK 150. Её рабочая зона составляет 1500 × 600 мм, мощность — до 50 кВт, расход газа — 3,8 кг/ч, масса без баллона — 50 кг.
Керамический излучающий блок при работе может разогреваться до 900 °C. Это температура поверхности излучателя, а не требуемая температура асфальта. Рабочий режим покрытия контролируется отдельно и подбирается так, чтобы слой размягчился на нужную глубину без дымления и разрушения вяжущего.
Для полноценного процесса одной нагревательной установки недостаточно. Бригаде также требуются средства очистки, скребки или грабли, термометр, инструмент для распределения смеси, совместимый режувенатор при его применении и виброплита либо лёгкий каток. То есть технология сокращает число тяжёлых операций, но не отменяет подготовку и контроль качества.
Характеристики PROMARK 150 представлены в каталоге оборудования. Сопоставить установки по рабочей зоне и задачам можно в материале «Как выбрать оборудование газового инфракрасного нагрева».
Инфракрасный ремонт особенно эффективен при локальном повреждении, если существующий асфальт пригоден для повторной переработки, а основание сохраняет несущую способность. Его основной смысл — не в самом факте нагрева, а в возможности разрыхлить существующий материал, прогреть примыкающую кромку и заново уплотнить ремонтную зону как более однородный слой.
